チタンサファイアレーザ用光パラメトリック増幅器 OPO-X-fs/ps 　

logo_APEbtn_catalog_en





OPO-Xは、チタンサファイアレーザ用に開発された波長可変高繰返しフェムト秒OPO。

可視域 (VIS)、近赤外域 (NIR)、赤外域 (IR)で波長可変できる。



特長

●波長可変域：<505～740nm (VIS)

1000～1600nm (シグナル)

1750～4000nm (アイドラー)

●出力：>250mW@1200nm (シグナル）

：>100mW@1900nm（アイドラー）

：>150mW@600nm （VIS)

●パルス幅：200fs

●パルス繰返し：～80MHz

●全自動、PC制御

●TCP/IP リモートコントロール可能（標準コマンドで簡単にプログラミング）

●高性能・高波長分解能スペクトロメーターと出力プロファイルのモニタリング



APE社製、高調波発生ユニット　HarmoniXX SHG　が対応可能





OPO Revolution Video by APE





y[W擪ւǂ

高エネルギーフェムト秒・ピコ秒光パラメトリック増幅器（OPA）　 TOPAS-PRIME-HE

btn_catalog_en

　

　　　TOPAS PRIME-HE



チューニング曲線(22mJ,45fs,805nm励起)

TOPAS-PRIME-HEは、従来のTOPASの性能をそのままに、励起光エネルギーを拡大。TOPAS-Primeの機能に加え、さらに増幅部を追加しており60mJまでの高エネルギーに対応可能。



特長

●波長チューニングレンジ：189nm～20μm

●励起エネルギー:25mJ@100fs～<60mJ@100fs

●30～50%の高変換効率

●高い出力安定性





y[W擪ւǂ

デュアルタイプ　フェムト秒光パラメトリック増幅器（OPA）　TOPAS TWINS

btn_catalog_en



　

     TOPAS TWINS

TOPAS-TWINSは、2つの独立した可変出力を出すことが可能なOPA。幅広いチューニングレンジ (240nm～20μ )において安定性の高い出力が得られる。マルチフォトン顕微鏡やマイクロナノ構造の作成に最適。



特長

●2つの独立した可変出力が得られる

●波長レンジ：240nm～20μm

●パルスエネルギー：<0.2ｍJ
●波長レンジ：290nm～2.6μm
●高い出力安定性



y[W擪ւǂ

狭帯域タイプ　フェムト秒光パラメトリック増幅器（OPA)　TOPAS SHBC-400

btn_catalog_en



  TOPAS SHBC-400

TOPAS SHBC-400は、フェムト秒チタンサファイア増幅器を励起光源として使用し、SHBCユニット（Second Harmonic Bandwidth Compressor) と組み合わせることで480nm～2400nmをカバーし、スペクトル線幅<20cm-1の光を発生することが出来る。



特長

●波長チューニングレンジ： 480~800nm (signal), 800～2400nm (idler)

●ピークパルスエネルギー： >100μJ

●スペクトル線幅：　<20cm-1@500～730nm, 870～2400nm

●励起光源：　波長域 (770～830nm), 入力パルスエネルギー：0.3～4mJ, 最大20W, <20kHz





y[W擪ւǂ

フェムト秒レーザ多光子励起顕微鏡用光源　　　　CRONUS-3P / CRONUS-2P

btn_catalog_en

  CRONUS-3P





　　波長と出力分布



  1300nm/1700nmパルス幅











ビームプロファイル@1300nm

































































　

　CRONUS-2P



  　チューニング曲線



　GDDコントロールレンジ



  関連した強度ノイズ
製品 波長域 出力 パルス繰返し パルス幅 出力安定性
1250 – 1800 nm > 1.1 W @ 1300 nm
> 0.8 W @ 1700 nm 		 Up to 2 MHz < 50 fs @ 1300 nm
< 65 fs @ 1700 nm		 < 1%
　 680 – 960 nm,
940 – 1300 nm,
and 1025 nm

　　3 W @ 920 nm

> 2.5 W @ 1100 nm
> 2.5 W @ 1025 nm

 　　　　　　　　　　　　77 ± 1 MHz 　　　　　　　　　　　　< 160 fs 　　　　　　　　< 1%



CRONUS-3Pは、３光子励起顕微鏡用、特に先進的な非線形分光用に特別に開発されたOPAベースのレーザ光源。1.25μm～1.8μm の帯域で可変出来、μJクラスのエネルギーを有するパルス幅50fsまでの短パルスが得られる。しかも最大２MHzの高繰り返しが可能。

従って３光子顕微鏡に欠かせないバイオロジカル的に透明なウインドウとされている1.3μm～1.7μmをカバーする事が可能。



CRONUS-3Pシステムは、次世代向けの産業用グレード、よりコンパクトでより信頼性の高い多彩なレーザ光源で、統合されているGDD（グループ遅延分散) 機能で自動制御が可能な安定した出力の得られるフェムト秒可変光源である。

2023年度Laser Focus World の Innovators' Awards Silver賞を受賞。



特長

●波長チューニングレンジ：1250nm～1800nm

●高パルスエネルギー、高繰り返し周波数、高平均出力

●パルス繰返し：シングルショット～2MHz

●パルス幅：<50fs





Model                                 CRONUS-3P 　　　　 CRONUS-3P　　出力制御機能付き
波長可変帯域                    　　　　　　　         1250nm ～ 1800nm
繰り返し周波数                      　　　　　　　       Single-shot ～ 2MHz
  1300nm 1700nm 1300nm  1700nm
パルス幅 < 50fs < 65fs < 50fs < 65fs
平均出力 > 1100mW@1MHz
> 800mW@2MHz		 > 800mW@1MHz
> 500mW@2MHz		 > 1000mW@1MHz
> 700mW@2MHz		 > 700mW@1MHz
> 400mW@2MHz
GDD グループ遅延分散レンジ　 −4000 ～ +9000 fs2 −12000 ～ +3500 fs2 −4000 ～ +9000 fs2 −12000 ～ +3500 fs2
ビーム径                                                               2 ～ 4mm
ビーム品質                                                               M2< 1.2
長時間出力安定性 　　　　　　　　　　　　                         　> 1%



 CRONUS-3P



　　　　　　　　　　　　　　　　　　　　　　　　　                                   　

★３チャンネル波長可変フェムト秒レーザ

CRONUS-2Pは、２光子励起顕微鏡用光源で、高繰返し・高平均出力・短パルス幅・GDD制御が得られ、２つの可変出力と1つの固定波長出力が同期して同時に得られるので、産業用グレードの３チャンネル波長可変フェムト秒レーザで有り、非線形光学用にデザインされた究極の光源と言える。



特長

●高速

  • Watt-level output at high repetition rate for fast imaging
  • Two tunable and one fixed output for simultaneous multibeam excitation
  • Automated GDD control for shortest pulses at the sample
  • Industrial-grade design for high power and beam stability

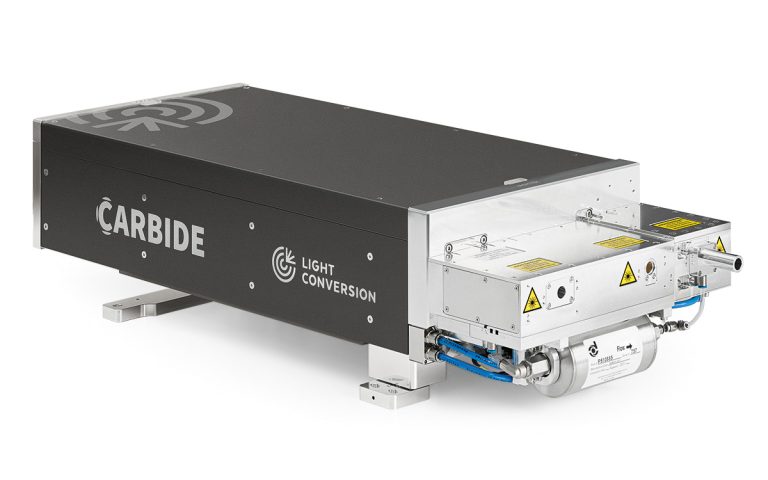

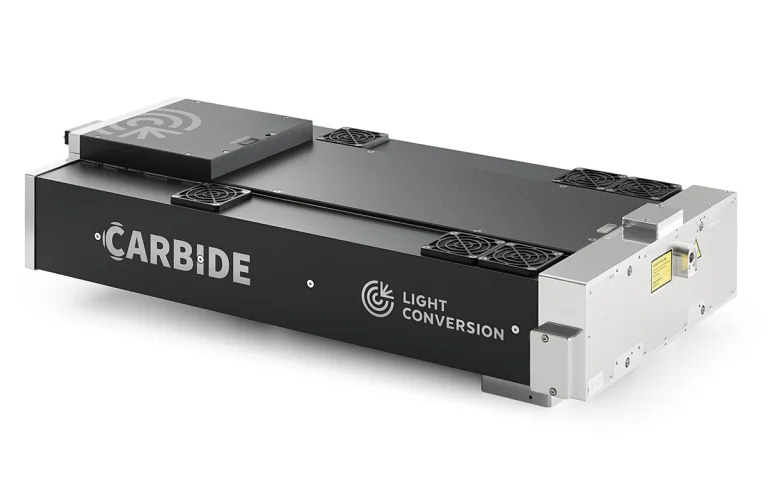

CRONUS-3P, CRONUS-2P,PHAROS, CARBIDEを使用した顕微鏡アプリケーション例　    　　　　　　                               　









フェムト秒・ピコ秒レーザ用途に最適な光学部品は　→こちらから

フェムト秒・ピコ秒レーザ用途に最適なレーザ結晶・非線形結晶は　→こちらから



y[W擪ւǂ

薄膜ポラザイザー　(Thin film Polarizers)

logo_Altechnabtn_catalog_en





High contrast 45° Type



High contrast Brewster type



























































 Brewster-Angle-



     Brewster タイプ(54°)





 Broadband タイプ



 72°

       広帯域タイプ(72°）



  透過型

 Thinfilm-0800_T1グラフ　

　　　　T1グラフ

Thinfilm-0800_T2グラフ　

　　　　T2グラフ

　反射型

 Thinfilm-0800_R1グラフ　

　　　　Ｒ1グラフ

Thinfilm-0800_R2グラフ　

　　　　Ｒ2グラフ



Altechna社製、薄膜ポラライザー(Thin film Polarizers)は高エネルギーレーザビームのTp とTs を高コントラストで偏光させる板状の偏光板。



◆高コントラスト薄膜ポラライザー　High Contrast Thin film Polarizers　

高ダメージスレショルドと高変換レートの薄膜ポラライザにより、偏光プリズムやビームスプリッターキューブに置き換わる優れた偏光板として使用出来る。

特長

●イオンビームスパッタリング (Ion beam sputtering）技術を使用したコーティング

●Tp : Ts  >  1000 : 1  の高コントラスト

●高Tp 、低吸収、低拡散

●高ダメージスレショルド

●高変換レート

●Brewster Typeと45°の２タイプが有る



主な仕様

●Substrate material： UVFS
●Diameter tolerance： +0/-0.1 mm
●Thickness tolerance： ±0.1 mm
●Clear aperture：　　　　 >90%
●Surface quality：　　　 20-10 S-D
●Transmitted wavefront distortion (TWD)： <λ/10 @ 632.8 nm
●Parallelism error： 　　　<30 arcsec
●Laser damage threshold： up to 8.34 J/cm² @ 1030 nm;　11.1 ps; 10 Hz



◆High contrast 45° Type　(343/532/1030/1064nm)

◆High Contrast Brewster Type (343/355/400/515/532/800/1030/1064nm)



High Contrast Thin film Polaraizers Video　





◆Brewster type Thin film polaraizers

特長

●高エネルギーレーザビームのアプリケーリョンに最適

●マテリアルは　BK7 とUVFS　を使用しており、S-pol とP-pol が分離される

●標準的な波長用に光学設計されている

（266,343,355,400,515,532,780,780-820, 795-705, 1020-1040nm,1064, 1560nm)

●最大200x 150mmまで可能





◆広帯域超短パルス　薄膜ポラライザー　Broadband Thin film Polaraizers

特長

●主にフェムト秒レーザ用に使用

●作動角度は72°

●透過型ポラライザー(T)　と　反射型ポラライザー (R)



■透過型ポラライザー(T1, T2)

偏光面が内側で、外側がARコートでP偏光すると、高い透過率のP偏光が可能

Tp>94%,      Tp:Ts >20:1

760～850nm (@800)

980～1090nm(@1030)





■反射型ポラライザー(R1, R2)

偏光面が内側で、外側がARコートでsとpの両方が偏光し、高い透過率の偏光が可能

Rs>98%,      Rs:Rp >60:1

760～850nm (@800)

980～1090nm(@1030)







主な仕様
●Material BK7, UVFS
●Diameter/dimensions tolerance +0/-0.1 mm
●Thickness tolerance ±0.1 mm
●Clear aperture >90%
●Surface quality 20-10 S-D
●Transmitted wavefront distortion <λ/6 @ 632.8 nm
●Surface flatness <λ/6 @ 632.8 nm
●Angle of incidence 72° (±2°)
●Parallelism error (Transmission type) <30 arcsec
●Wedge (Reflection type) 1° (±5 arcmin)





y[W擪ւǂ

光チョッパー（Optical Chopper）　　C995

btn_catalog_en

　15-chopper

　　　　C-995









　　

　　　LT-800



光チョッパーC995は、シングルブレードで４Hz～５ｋHzのチョッピングが可能。

外部同期が出来るNEWタイプ。



特長

●フェーズロックループ制御による高い安定性
●5桁のLEDディスプレイ
●周波数可変型（低：４Hz～500Hz、高：40Hz～５KHz）

●30スロットと３スロットの切換えが可能　

●周波数精度 : 0.001Hz

●アパーチャサイズ：15mmx4.5mm



レーザタコメーターLT-800は、40,000PPSまでの回転速度を計測出来る。



特長

●回転数と角振動のリモートセンシングが可能
●特別な反射テープは不要
●大型5桁LEDディスプレイ
●40,000PPSまでのセンシング記録
●急速充電器付きニッケル水素 (Ni-mH)駆動
●回転数、RPS、PPSを測定
●エンコーダセクター数の入力







y[W擪ւǂ

分光器の応用計測システム　膜厚測定 AvaThinfilm

logo_Avantes_BV
★Avantes 総合カタログ(英文）はこちらからbtn_catalog_jpbtn_catalog_en

29-thinfilmsetup







AvaSoft-ThinFilm

AvaThinfilmは、光の干渉を利用した薄膜の膜厚測定方式で、非接触でリアルタイムの測定が可能。（ファイバー入射型分光器利用の膜厚測定）分光器、重水素ハロゲン光源、反射プローブ等の構成で薄膜で起こる干渉パターンと、試料の物性値から膜の厚みを計測。非常に低価格なので気軽に使用できる。

本体はファイバー入射型分光器なので、他の光計測に利用できる。



特長

●非接触でリアルタイムに計測
●10nm～50μm の膜の厚みを計測
●測定分解能：1nm
●レジスト、酸化膜、機能性フィルム等
●分光器としての用途に使用できる
●専用のソフト(AvaSoft-ThinFilm)、ThinFilm stage、反射プローブ付きで卓上で簡単に膜厚計側が可能



専用ソフトウェアに一般的なマテリアルやコーティング材料の物性値がデータベース化されており、選択して使用可能。





●最新のシステム構成：Thinfilm Bundle

分光器 AvaSpec-ULS2048CL-EVO

Grating UA (200-1100nm); 100μm slit; DCL-UV/VIS-200; OSC-UA
光源 AvaLight-DHc PS-12V/1.0A　付
光ファイバー FCR-7UVIR200-2-ME 反射プローブ
ソフトウェア　 AvaSoft-Thinfilm
ステージ　 ThinFilm stage





How to perform a Thinfilm Measeurement No.1 by Avantes



How to perform a Thinfilm Measurement No.2 by Avantes





半導体関連の計測例



★評価機をご用意しておりますので、お気軽にお問合せ下さい。

＊分光器：AvaSpec　詳細ページへ



＊光源：AvaLight-DHｃ　詳細ページへ





y[W擪ւǂ

分光器の応用計測システム　　蛍光計測 Fluorescence measurements

logo_Avantes_BV ★Avantes 総合カタログ(英文）はこちらからbtn_catalog_en

Fluorescence--



Fluorescence-構成





Fluorescence







Fluorescence Measurement

Bundle

蛍光計測は、弱い光を捉えるために高感度なAvaSpec、蛍光計測用ソフト、光源、ファイバー等で計測できる。



■AvaSpec-HS2048XL-EVO, AvaSpec-HERO

■AvaLight-LED 又はAvaLight-HAL, AvaLight-HPLED

■AvaSoft-Full, FOR-UVIR200/600-2-IND　



★Fluorescence Measurement Bundle  （蛍光計測用セットアップ）　　　　　　　　　　　　　　

僅かな光を捉えて識別・分別等の応用に対応可能

分光器 AvaSpec-HS2048XL-EVO

Grating HS500-0.33 (350-1100nm), 200μm slit, OSC-HS500,

AvaSoft-Full
光源 AvaLight-HPLED
光ファイバー FCR-UVIR200/600-2-IND, FCR-FLTIP-IND

用途

●仕分け・識別　　●蛍光ランプ　　　●悪性腫瘍の診断　　　　●蛍光標識







◆AvaSpec-HS2048XL-EVO分光器を使用した蛍光計測のやり方



◆AvaSpec-HERO 高感度・高波長分解能分光器 を使用した蛍光計測

*AvaSpec-HEROの詳細は　こちらから



AvaLight-HPLED について





y[W擪ւǂ

分光器の応用計測　　DOAS（差分吸収分光法) と CEMS (連続排ガス監視システム）

logo_Avantes_BV
★Avantes 総合カタログ(英文）はこちらからbtn_catalog_en

　DOAS　大気汚染のモニター



AvaSpec-ULS2048x64TEC-EVO


AvaSpec-ULS2048x64-EVO













CEMSの仕組み

DOAS (Differential optical absorption spectroscopy) は、長光路大気中における気体の平均濃度を計測する手法であり、紫外-可視光領域では大気中の各種汚染物質においては広範囲で高い精度の計測を実現している。

Avantes社はこれまで世界各地で高性能なTEC冷却のAvaSpecを使用してCEMS（continuous emission monitoring systems ）システムにより、各種の大気中のモニター計測を行っている。





■分光器：

CCD背面照射ディテクター制御により極めて漏れ光が少なくS/Nの値が優れており、UV量子効率が高く紫外域での感度が良いので、

紫外域のスペクトルの分析に対応。UV域に高感度なものが有効。

AvaSpec-ULS2048x64TEC-EVO が最適

AvaSpec-ULS2048x64-EVO や　AvaSpec-ULS2048XL-EVOは、コスト的に削減できる。

自動車の排ガスや燃料のガス濃度の計測には、近赤外域の計測が有効。

AvaSpec-NIR256/512-2.5-HSC-EVO



用途

●大気汚染のモニター　　　●大気中の気体の濃度計測　　



　　

主な大気中の原子の波長
