Starline Spectrometers 標準・万能型・高波長分解能分光器





logo_Avantes_BV

Avantes社は1995年に設立され、分光器を中心とした光学機器のカスタム品や各種応用機器を発展させ、OEM製品を産み出していくという哲学のもと発展し、常に革新的で高精度、高品質、ユーザーフレンドリーの機器を創り出すことに力を置き、最先端の分光器、ファイバー、ソフト、光源、アクセサリーを提供しています。



光学ベンチ(AvaBench-ULS)

アプリケーションに対応する分光器ガイド
グレーティングの種類と波長への影響
スリットの選択と波長分解能
ディテクター仕様と波長分解能グラフ
NIR Lineディテクター仕様
迷光と2次光の影響を防ぐオプションの種類と特徴

★Avantes 2024 総合カタログ(英文)はこちらから

btn_catalog_jpbtn_catalog_en


    AvaSpec-VARIUSTM         AvaSpec-ULS4096CL       AvaSpec-ULS2048CL     AvaSpec-Multi-CH

AvaSpec-VARIUS™























  AvaSpec-VARIUS™-OEM

























AvaSpec StarLineは、長年Avantes 社が一般的な分光の応用計測用に開発し提供してきた万能型で、高パフォーマンスが得られる分光器。2018年以降、新開発のエレクトロニクスボードと最新のCMOSセンサ技術を採用した超高速分光器(USB3.0)が標準・万能型になっている。反射・透過率測定、発光測定やカラー計測等の最も一般的な分光計測をはじめとして、種々の応用計測に対応している。

最新のCOMSイメージセンサはブルーミングやスミア現象が生じることなく、高度な信号処理により、低ノイズでCCD センサと同等の感度や波長分解能が得られ、しかも費用効果が高いので、次世代に向けて今後ニーズが期待される。



AvaSpec-VARIUS™ は、汎用性に優れフレキシブルなデザインの万能型で、コンパクトでプラグアンドプレイ搭載の高速・高性能・高品質の次世代型分光器。最新のCMOS イメージセンサ (2048-2k / 4096-4k)を採用したCMOS ディテクタ型の次世代進化型。

超高速USB3.0 通信とGigabit Ethernetの高速伝送や多メモリー保存が可能で、迷光が殆どなく、高波長分解能・高パフォーマンスの測定が実現している。

最先端のオートメーション技術の工場で生産することで、優れた再現性が得られ個々の品質安定性・信頼性が高く、簡単に各種の機器やシステムに組み込み・統合することが出来る。パワフルでハイエンドなパフォーマンスと高精度・高信頼性、汎用性に優れると共にフレキシブルなデザインが特徴的で、広範囲にわたり各種のアプリケーションに対応出来ます。しかも手頃な価格が魅力的。



特長

●コンパクト、プラグアンドプレイデバイス

●CMOS制御(2048/4096ピクセル)

●高速計測・データ処理 (USB3.0)5Gbps

●波長分解能                                  ●産業用システムへシームレスに統合

●計測の柔軟性(slitサイズの変更が簡単)

●機器やシステムとの統合がスムーズ

●s/n: 375 : 1

●感度:365.000 / 261.000●露光時間: 最小9μs~30s
●F=75mm の光学ベンチ
●迷光:<0.1%
●ダイナミックレンジ :> 4500 : 1

●波長域:190~1100nm



AvaSpec-VARIUS™-OEMは、産業用の組込み等に適する様にデザインされたもので、電磁シールドを備えた頑丈なステンレス製のハウジングは顧客のデバイスやシステムにシームレスにまたスムーズに統合できる様に設計されている。



特長

●堅牢で産業用に最適なハウジング

●電磁両立性 (EMC)



用途



AvaSpec-VARIUS Video by Avantes



AvaSpec-ULS2048CL-EVO









AS-7010

エレクトロニクスボード















AvaSpec-ULS4096CL-EVO_2018.8-

 AvaSpec-ULS4096CL-EVO













 130nm                 400nm





殺菌用UV-Cランプ光源



















































































































































  AvaSpec-RS





     Slit kit















AvaSpec-ULS2048CL-EVO は、最新のCMOS 技術を駆使したCMOS イメージセンサを採用したCMOS ディテクタ型の次世代進化型分光器。新開発のエレクトロニクスボード(AS-7010)により革命的な次世代型の超高パフォーマンスが実現。
EVO シリーズはAS-7010 により超高速USB3.0 通信とGigabit Ethernetの高速伝送や多メモリー保存が可能で、迷光が殆どなく、高波長分解能での測定が実現している。
最新のCOMSイメージセンサはブルーミングやスミア現象が生じることなく、高度な信号処理により、低ノイズでCCD センサと同等の感度や波長分解能が得られ、しかも費用効果が高いので、次世代に向けて今後ニーズが期待される。



特長

●CMOS センサ制御(ブルーミングやスミア現象が生じない)
●USB3.0 超高速5Gbps 通信処理(USB2.0 の10 倍速)
●1Gbps でLAN 経由で直接遠距離データ伝送可能
●メモリー機能:100Mpixel を高速で内部保存し、PC へ直接伝送可能

●外部トリガー機能
●最小波長分解能: >0.06nm

●最小露光時間: 30μs
●スリット交換型(-RS)も選択可能→ユーザーが現場でスリット交換可能

●マルチチャンネル対応
●波長域: 200~1100nm





AvaSpec-ULS4096CL-EVO は、最新のCMOS 技術を駆使したCMOS リニアーイメージセンサを採用したCMOS ディテクタ型の高性能最新型で、4096ピクセル (7x200μs) のディテクターにより、露光時間が極めて短くなり (>9μs)、最小波長分解能>0.05nmを実現。プラズマ計測やLIBS 用に最適。



特長

●CMOS センサ制御(ブルーミングやスミア現象が生じない)
●USB3.0 超高速5Gbps 通信処理(USB2.0 の10 倍速)
●1Gbps でLAN 経由で直接遠距離データ伝送可能
●メモリー機能:100Mpixel を高速で内部保存し、PC へ直接伝送可能

●外部トリガー機能
●最小波長分解能: >0.05nm

●最小露光時間:9μs
●スリット交換型(-RS)も選択可能→ユーザーが現場でスリット交換可能

●マルチチャンネル対応
●波長域: 200~1100nm



★Deep UV波長「殺菌紫外線」測定

CMOSイメージセンサは、UV領域に優れた感度を持つので、波長レンジ:200-400nm, 130-310nmに於いて殺菌用UV-Cランプ光源の波長測定・パワー測定に有効。





AvaSpec-ULS4096CL-EVO Video by Avantes





AvaSpec-ULS2048/4096CL-EVOを使用した光学計測例



AvaSpec-ULS2048/4096CL-EVOを使用したバイオメディカル・ライフサイエンス計測例





AvaSpec-ULS2048/4096CL-EVOを使用した半導体関連の応用計測例











AvaSpec-RS スリット交換型分光器(測定用途に応じてスリット幅の変更が可能)

●AvaSpec-ULS 又は Avapec-NIR256-1.7 の各タイプに対応可能

●スリットサイズ:25/50/100/200μm

●Slit kit:4種類のスリットと交換用冶具、SMA-905又はFC/PCコネクターを含む



●AvaSpec-RS 型 slit交換の仕方









btn_catalog_enbtn_catalog_en

Avantes-Dual-2016











AvaSpec-Multichannel-4_2016_web

        4ch Desktop





AvaSpec-_Multichannel_2016

       8ch Rackmount

AvaSpec 各モデルの分光器は通常単独で使用するが、より高い分解能を要求する場合、

又は一度に2つの計測をしたい場合等に対応した、同じ分光器が2つ内蔵されている

AvaSpec Dual-Channel が有り、2つの分光器が独立して動作できる。

1チャンネルと2チャンネルを違うディテクタータイプにすることも可能。



Dual-Channel 寸法: 175x165x85mm,     1.8kg







さらに広帯域での計測や多角的な計測をする場合、より多くの分光器を一度に使用して、

そのコントロールを同時にすることが出来れば、効率よく計測ができる。

産業現場でのプロセスコントロール等、多くの分光器を一度に使用したいニーズには

AvaSpec Multi-Channel が有効。



●3~4ch デスクトップ型 寸法:315x 235x135mm



●5~10ch ラックマウント型 寸法:315 x 445 x 135mm



内蔵させる分光器はディテクタータイプから選ぶことが可能で、各チャンネル毎に

スリット・グレーティング・オプション等を選択でき、チャンネル毎にシングル

USB2.0ケーブルで接続される。動作ソフトAvaSoft-Basic付き。



特長

●1台の中に最大10チャンネルが構築

●ニーズに応じてそれぞれのチャンネルが独立して稼働可能

●チャンネル毎に違う露光時間や平均値の設定が可能

●産業用プロセスコントロールに最適



対応するモデル: AvaSpec-128/ULS2048/ULS2048L/ULS2048XL

AvaSpec-NIR256/512

AvaSpec-EVO



 AvaSpec Multichannel-EVO

新開発のAS-7010 MIcroprocessor board

(USB3.0 超高速通信 5Gbps、ギガビットイーサネット 1Gbps ) を採用した

超高速分光器 AvaSpec-ULS2048L-EVO  のマルチチャンネル型は

特に産業用プロセスコントロールに最適                       AvaSpec-EVOはこちら



またEVOシリーズに2048/4096ピクセルのCMOSディテクタを採用した最新型

超高速・高性能CMOS分光器    AvaSpec-ULS2048/4096CL-EVO のマルチ

チャンネル型はプラズマ計測用途に最適     AvaSpec-CMOS-EVOはこちら

◆高性能プラズマ計測システム

●高波長分解能、低コストシステム Ava-Plasma-A ( 4ch Desktop)

(4 x AvaSpec-ULS2048-USB2 )

●超高波長分解能システム Ava-Plasma-B    ( 8ch Rackmount)

(8 x AvaSpec-ULS2048-USB2 )

                                                                   *プラズマ計測はこちら

y[W擪ւǂ

最新高速・高波長分解能・標準万能型分光器 AvaSpec-VARIUS™

AvaSpec-VARIUS™





























  AvaSpec-VARIUS™-OEM

























AvaSpec StarLineは、長年Avantes 社が一般的な分光の応用計測用に開発し提供してきた万能型で、高パフォーマンスが得られる分光器。2018年以降、新開発のエレクトロニクスボードと最新のCMOSセンサ技術を採用した超高速分光器(USB3.0)が標準・万能型になっている。反射・透過率測定、発光測定やカラー計測等の最も一般的な分光計測をはじめとして、種々の応用計測に対応している。

最新のCOMSイメージセンサはブルーミングやスミア現象が生じることなく、高度な信号処理により、低ノイズでCCD センサと同等の感度や波長分解能が得られ、しかも費用効果が高いので、次世代に向けて今後ニーズが期待される。



AvaSpec-VARIUS™ は、汎用性に優れフレキシブルなデザインの万能型で、コンパクトでプラグアンドプレイ搭載の高速・高性能・高品質の次世代型分光器。最新のCMOS イメージセンサ (2048-2k / 4096-4k)を採用したCMOS ディテクタ型の次世代進化型。

超高速USB3.0 通信とGigabit Ethernetの高速伝送や多メモリー保存が可能で、迷光が殆どなく、高波長分解能・高パフォーマンスの測定が実現している。

最先端のオートメーション技術の工場で生産することで、優れた再現性が得られ個々の品質安定性・信頼性が高く、簡単に各種の機器やシステムに組み込み・統合することが出来る。パワフルでハイエンドなパフォーマンスと高精度・高信頼性、汎用性に優れると共にフレキシブルなデザインが特徴的で、広範囲にわたり各種のアプリケーションに対応出来ます。しかも手頃な価格が魅力的。



特長

●コンパクト、プラグアンドプレイデバイス

●CMOS制御 (2048-2k / 4096-4k)

●高速計測・データ処理 (USB3.0)5Gbps

●機器や産業用システムへシームレスに統合

●計測の柔軟性(slitサイズの変更が簡単)

●s/n: 375 : 1

●感度:365.000 / 261.000

●露光時間: 最小9μs~30s
●F=75mm の光学ベンチ
●迷光:<0.1%
●ダイナミックレンジ :> 4500 : 1

●波長域:190~1100nm



AvaSpec-VARIUS™-OEMは、産業用の組込み等に適する様にデザインされたもので、電磁シールドを備えた頑丈なステンレス製のハウジングは顧客のデバイスやシステムにシームレスにまたスムーズに統合できる様に設計されている。



特長

●堅牢で産業用に最適なハウジング

●電磁両立性 (EMC)



用途



AvaSpec-VARIUS Video by Avantes







*その他のAvaSpec-Starline_CMOS制御の分光器についてはこちらから

*マルチチャンネル分光器についてはこちらから





y[W擪ւǂ

CompactLine Spectrometers コンパクト名刺サイズ・CMOS制御・高パフォーマンス分光器





logo_Avantes_BV

Avantes社は1995年に設立され、分光器を中心とした光学機器のカスタム品や各種応用機器を発展させ、OEM製品を産み出していくという哲学のもと発展し、常に革新的で高精度、高品質、ユーザーフレンドリーの機器を創り出すことに力を置き、最先端の分光器、ファイバー、ソフト、光源、アクセサリーを提供しています。



光学ベンチ(AvaBench-ULS)

アプリケーションに対応する分光器ガイド
グレーティングの種類と波長への影響
スリットの選択と波長分解能
ディテクター仕様と波長分解能グラフ
NIR Lineディテクター仕様
迷光と2次光の影響を防ぐオプションの種類と特徴

★Avantes2024 総合カタログ(英文)はこちらから

btn_catalog_jpbtn_catalog_en


                  NEXOSTM         AvaSpec-Mini4096CL       AvaSpec-Mini2048CL             AvaSpec-Mini-NIR

  NEXOSTM





































NEXOSTMは最新のCompact Line の分光器で、これまでの分光器開発の経験を生かし、コンパクトで次世代のフォトニクスに対応出来る様に考慮し、あらゆる産業用途に応用できる様に開発され2023年にリリースされた最新型の高性能・パワフル・万能型分光器。



コンパクトながら高速で高パフォーマンスが得られ、高度な機能とユーザーフレンドリー設計により、OEMインライン計測対応で各種研究用、様々な産業や分野の幅広いアプリケーションに対応可能。
最先端のオートメーション技術の工場で生産される為、優れた再現性が得られ個々の品質安定性・信頼性が高く、簡単に各種の機器やシステムに組み込み・統合することが出来る。特にサイズやフレキシブルさが要求される場合に最適。



特長

●コンパクトサイズ

●CMOS制御(2K-2048ピクセル / 4K-4096ピクセル)

●高感度CMOSイメージセンサにより、高感度で高波長分解能の計測が実現

●最新の光学ベンチ(NEXOS Bench F=75mm)により迷光が少ない

●温度・波長安定性が高い

●計測の柔軟性(slitサイズの変更が可能)

●機器やシステムとの統合がスムーズ

●優れた再現性が得られ個々の品質安定性が高い

●PCへUSB接続でき、簡単にPCから制御出来る

●PCから充電も可能



     主な仕様                  NEXOSTM 2K                NEXOSTM  4K
    光学ベンチ (NEXOS Bench)       迷光の少ない左右対称型 Czerny-Turner タイプ  F=75mm
    波長域          190nm ~1100nm, 適切な波長範囲を選択可能
    迷光    0.1~1% ( 通常のグレーティング300 Lines/ mm, blaze 250nm < 0.3%)
  波長分解能

  0.05nm~21.3nm (グレーティング と スリットサイズによる)

    ディテクター

HAM S11639, CMOS linear array,

         2048 pixels (14x200 µm)

HAM S13496, CMOS linear array,

          4096 pixels (7x200 µm)

  シグナル / ノイズ  (s/n)                      375 : 1                  365 : 1
  サンプリング速度       0.36ms / scan           0.70ms / scan
    データ転送速度                  0.79ms / scan           1.12ms / scan
    ダイナミックレンジ                          4500
    露光時間                        9μs ~ 30s
    インターフェイス    USB2.0 (480Mbps) / ファイバーピグテイル(38cm) USB-A
  寸法              105 x 80 x 20mm, 277.5g


USB接続の基本型( NEXOSTM), RS232/SPI 接続型(NEXOSTM Link), ユーザーのニーズに合わせて構築出来る(NEXOSTM Bench) の3タイプが用意されている。



NEXOSTM Link

RS232/SPI 通信タイプ

●個体ごとの優れた再現性

●カスタムソフトウェア (DLL)

●OEM用のシステムインテグレーションに最適な光学系



NEXOSTM Bench Only

●自分の都合の良い通信で構築出来るタイプ

●最先端のオートメーション技術で生産

●カスタムソフトウェア (DLL)

●OEM用のシステムインテグレーションに最適な光学系







用途



★Avantes社のCompactLine の新しいシリーズは無限の可能性に溢れ、最先端のオートメーション技術工場での製作により、今までより以上に優れた再現性・品質安定性の製品になっており、信頼性が向上している。コンパクトながら各種のアプリケーションに対応出来る次世代型。











btn_catalog_jpbtn_catalog_en





 AvaSpec-Mini4096/2048CL



























AvaSpec-Mini4096CL











AvaSpec-Mini2048CL

AvaSpec-Mini は、CompactLine の超小型(名刺サイズ)ながら非常に高い分解能で計測可能な分光器。最新CMOS リニアディテクタと迷光の少ない光学ベンチを採用して、ダイナミックレンジが3000:1 以上の高パフォーマンスを実現し高性能でパワフルな名刺サイズ分光器。しかも温度安定性に優れているのでOEM組込みしても信頼性が高く、各種研究用その他の応用は無限大。
最新のCMOS 技術を駆使したCMOS イメージングセンサはブルーミング現象やスミア現象を⽣じることがなく、CCD ディテクタと同等の感度や波⻑分解能が得られる。Grating と Slit の選択により最大0.09nm の非常に高い波長分機能を有することが可能。

光分析、環境計測を始め、化学実験やラマン分光、LIBS 等各種の研究用に最適。



特長

●CMOS リニア アレイ(CMOS linear array)
●2048 ピクセルタイプ と 4096 ピクセルタイプ
●最小波長分解能:>0.09nm (4096CL)
●AvaBench-75 (f=75mm)採用により迷光が0.2%以下
●ダイナミックレンジ: 3300 (>3000 : 1)
●露光時間: 最小30μs
●温度安定性が高い入出力ポートは5ch まで配置可能:1 アナログ出力、1 アナログ入力用、1x5V USB2.0 (480 Mbps) / ファイバーピグテイル(50cm)USB-A
●USB ケーブルで PC へデータ転送時にUSB コネクターから直接充電できるので、外付けの電源は不要 (USB 出力500mA)
●SMA905 標準型ファイバーコネクター対応 (FC/PC オプション)
●超小型 95x68x20mm, 175g
●波長域: 200~1100nm
●Grating(300,600,1800), Slit(10/25/50/100/200/500μm・・・5μm 可能)



◆ AvaSpec-Mini4096CL
●CMOS4096 ピクセル(7x200μs)
感度: 261,000 /μW per ms 処理時間(ハロゲン電源、8μm ファイバーにて)

●波長分解能: 最小0.09nm
●S/N 比: 300:1
●データ処理速度: 6.5ms/scan
●データ転送速度: 8.9ms/scan

 AvaSpec-Mini2048CL
CMOS2048 ピクセル(14x200μs)
●感度: 337,500 /μW per ms 処理時間(ハロゲン電源、8μm ファイバーにて)
●波長分解能: 最小0.10nm
●S/N 比: 330:1
●データ処理速度: 3.0ms/scan
●データ転送速度: 4.6ms/scan



*AvaSpec-Mini-2048/4096CLを使用した半導体関連の計測例



*AvaSpec-Miniの用途の可能性について





  AvaSpec-Mini-NIR

AvaSpec-Mini-NIR は256ピクセルのInGaAsアレイディテクタと迷光の少ない光学ベンチを採用して、ダイナミックレンジが7500:1 以上の高パフォーマンスを実現し高性能でパワフルな名刺サイズ分光器。超小型(名刺サイズ)ながら非常に高い分解能で計測可能な分光器。
しかも温度安定性に優れているのでOEM組込みしても信頼性が高く、各種研究用その他の応用は無限大。
非冷却近赤外分光器AvaSpec-NIR256-1.7とMiniシリーズの技術の組合せにより生まれた画期的な超小型の近赤外型。食品分析、産業用リサイクルの分別、環境計測を始め、微弱光計測、プラスチックの成分分析、蛍光計測等に最適。小型軽量なので持ち歩きに便利で、レーザやハロゲンランプの波長測定用にも最適。



特長

●256ピクセルのInGaAsリニアアレイ
●AvaBench-75 (f=75mm)採用

●波長域: 900~1750nm
●露光時間: 最小10μs

●高感度モード(HS) と低ノイズモード(LN)の切換えが可能
●USB2.0 (480 Mbps) / ファイバーピグテイル(50cm)USB-A
USB ケーブルで PC へデータ転送時にUSB コネクターから直接充電できるので、外付けの電源は不要 (USB 出力500mA)
●SMA905 標準型ファイバーコネクター対応 (FC/PC オプション)
●超小型 95x68x20mm, 185g



◆高感度モード(HS)

●感度: 665,000 /μW per ms

●ダイナミックレンジ: 4750:1
●露光時間: 10μs ~300ms

●S/N 値: 1900:1

●ダークノイズ:14counts



◆低ノイズモード(LN)

●感度: 38,000/μW per ms

●ダイナミックレンジ: 7500:1
●露光時間: 10μs ~5s

●S/N 値: 5000:1

●ダークノイズ:9counts



●AvaSpec-Mini-NIRを使用した吸収計測のやり方



用途

■近赤外分光(NIR分光)例

①肥料分析                     ②酪農現場での牛乳の分析

③リサイクル現場での分類       ④小麦のタンパク質含有量分析

⑤拡散反射率NIR分光法による水分含有量の分析





●AvaSpec-Mini の用途の幅広い可能性



y[W擪ւǂ

液晶空間光変調器 3Dホログラフィック光ピンセット キット 登場   (Meadowlark Optics社製)



Meadowlark 社製の液晶空間光変調器は独自開発の LCOS ( シリコンに液晶をコーティング ) 技術によるユニークな設計と、それと独立して常に新しいレートで直接アナログデータを届けるアナログドライブ技術により、リップルの無い安定性の高い位相変調が可能な2軸反射型 SLM です。超高速型 (SLM-HSP-UHSP-1024x1024) と高解像度高安定性型 (SLM-E1920x1200)が有り、スペクトルチューニングや回折光学素子等に紫外域から近赤外域まで対応します。

この度高解像度SLM-1920x1200を使用した3Dホログラフィック光ピンセット キット(システム)が登場しました。

その他のキットにはSLM を簡単にシステムアップ出来るSLM光学キットと1光子顕微鏡用キットが有ります。

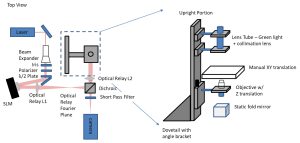

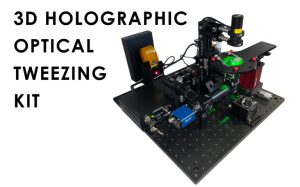

3Dホログラフィック光ピンセット キットはポータブルな自立型で、シンプルな表示の(GUI)インターフェース搭載の光ピンセットプラットフォームであり、光ピンセットの論理的な深い知識がなくてもカスタマイズ・較正・PC制御等が行えるソフトウェア開発型キットと言えます。つまりデフォルト設定により、ユーザーは提供されたGUI と構築されている光学システムを使用して、3次元(3D)の微細な物質をすばやく簡単に操作することが可能です。しかもアクセシブルなデザインで、手間のかからないカスタマイズが可能なので、ユーザーが簡単に光学部品を付け加えたり取り外したり出来ます。







特長

  • ●高解像度SLM-1920x1200を使用した3D光ピンセット用システム
  • ●ホログラフィー用の光学トラップを創る為のカスタムソフトウェア
  • ●ホログラフィックビームコントロールを使用して3次元の微細粒子を操作
  • ●高い時間的トラップ安定性
  • ●312 x 312 μm の視野で空間的に均一なトラッピング





   SLM-1920x1200



y[W擪ւǂ

超短パルス生成モジュールによるフェムト秒レーザ事例とマイクロマシニング応用 (n2 Photonics社製)



 n2 Photonics社製のパルス圧縮モジュールを使用することにより、フェムト秒レーザのパルス幅を圧縮変換して、更に超短パルスを創り出すことが可能です。

  1.





特長

★シンプルな操作

★信頼性の高い24/7稼働

★非常に堅牢な産業用グレード技術



用途

■研究開発・・・超高速ポンププローブ分光、高調波・深紫外高調波、アト秒パルス生成、超赤外放射生成、走査型近接場光顕微鏡

■顕微分光・・・非線形顕微分光、2光子顕微分光、CARS顕微分光、3光子顕微分光

■材料加工・・・表面ナノ・マイクロ構造構築、レーザーリソグラフィー、マルチフォトン重合



  1. これまで多くメーカーとコラボしてアプリケーションに合うコンプレッションを提供していますが、Light Conversion 社製

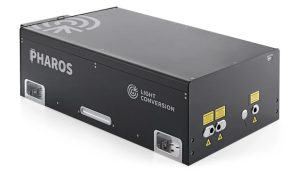

  2. フェムト秒レーザ PHAROS, CARBIDE を使用した最新のコンプレッション例をご紹介します。



● MIKS1_S@CARBIDE (LC)

● MIKS12@PHAROS (LC)

● MIKS12_UP@PHAROS (LC)

●Micromachining setup_MIKS1_S@CARBIDE (LC)



いろいろなアプリケーション例の中でも微細加工用のセットアップに使用する事例に注目し、オプティクス等の追加に

対する分散補正を行なう事により、レーザのコンプレッション同様の超短パルス生成を行うことが可能になっています。

今後は材料加工を行う産業用の微細加工用途に向けてより開発を続けていくようです。















y[W擪ւǂ

Meadowlarks Optics社製 偏光コンポーネンツの取扱いを開始 (総代理店になる)





Meadowlark Optics 社は、2023/5/1 BNS (Boulder Nonlinear Systems) 社を買収し、理科学用途にも産業用途にも多岐にわたる用途で使用される最先端の液晶偏光製品の販売を開始しました。

同社は広範囲に渡る波長域の高品質な偏光システムやコンポーネンツ (液晶偏光製品を含む) を材料の選別・設計から開発、製造まで手掛けて販売しており、偏光科学のマーケットに於いて他よりも高品質な製品のラインナップを取り揃えており、お客様のニーズやユニークなアプリケーションにも使用出来る様にカスタム対応をしています。

偏光製品は液晶空間光変調器と共に現在当社の代表的な2大製品群となっています。
フォトテクニカ株式会社は、画期的な超高速・高解像度モデルを開発しているSLM液晶空間光変調器に力を注ぐと共に、新たに偏光コンポーネンツの取扱いを開始してお客様のニーズに応えて参ります。

更に弊社は2023/11/29より、Meadowlark Optics社製品の日本国内販売における総代理店になりました。

Meadowlark Optics社の全製品は下記(Catalog)からご覧いただけます。



偏光コンポーネンツ



Polarizers                              Beamsplitting Cubes



Waveplates-Retarders                                                          Liquid Crystal Devices



Polarization Systems







y[W擪ւǂ

IS50A-1kWがWilliam M. Steen Award (Laser 材料加工の発展に寄与) 受賞  (Gentec-EO社製)

Gentec-EO社は2023/11/23、米国のLaser Institute of Americaから「Laser 材料加工における重要な発展に貢献した製品・企業」に送られる William M. Steen Awardを受賞しました。

レーザの高出力化・高エネルギー化が進んでいる今日、半導体製造過程において高出力ウルトラファーストレーザは欠陥検知等に必須で、そのレーザを感知・計測出来るディテクタが求められているのに対して、Gentec-EO社は2020年から積分球 IS(Integrate Sphere)を内蔵した統合型の「内蔵球面ディテクタ 」を開発しており、フォトディテクタの迅速な応答(立ち上がり時間)とサーマルディテクタの高平均出力対応を組み合わせた技術で、高速で高いレーザ出力を計測することが可能になりました。内蔵球面ディテクタ IS(Integrate Sphere)は高速応答シリコンセンサーを搭載しているため、フォトダイオードと同様な高速応答が可能です。積分球の球面には強力に設計された独自のサーマル耐性コーティングが施されており、温度補償された高精度計測がが可能で、市場の他の「ホワイト」コーティングに比べて桁違いに高い損傷閾値です。更にNIST規格の較正がされており、正確で信頼性が高い計測が可能です。



特に2022年に開発したIS50A-1kWは、「吸収体タイプ」に高出力対応のシリコンを採用し、最速0.2秒の応答速度で計測できる内蔵球面ディテクタ IS (Integrate Sphere)方式の最速ディテクタなので、半導体産業での使用が期待され、今回のWilliam M. Steen Award 受賞となりました。

レーザ溶接プロセス等ではレーザ出力は可能な限り一定である必要があり、IS50A-1KWで計測するとユーザーはレーザ強度の迅速なシフトをモニターで監視し対処できます。これは自動化された製造システムにおいて非常に重要であり、最終製品の構造上の故障を防ぎ、生産性を向上させます。またダイナミックレンジが大きいので、マイクロワット以下の低出力~1000W以上の高出力まで1つのディテクタで計測できます。



◆内蔵球面ディテクタ方式_シリコン吸収体_レーザーパワー測定装置 - 較正済センサー - Gentec-EO





          IS50A-1kW-RSI-INT

   口径 φ50mm, 1kWまで対応

     水冷却, 内蔵球面ディテクタ型,

   Integra対応

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^



Gentec-EO社製レーザパワー・エネルギーディテクターは、「最大出力」「開口サイズ」「冷却タイプ」「表示機器とPCインターフェース」「吸収体タイプ」 「測定方式」から検索することが出来ます。

高出力タイプは 「1kW~」「φ50mm以上」「対流又は水冷却」「TUNER, UNO, BLU, MAESTROのモニター」「GD/HD/HE」「サーマル・ポータブル・IMP(高出力用水熱量計)・IS(内臓球面)等」

是非ご覧ください。   こちらから

y[W擪ւǂ

Ekspla社の技術者(研究者)が2024年フォトニクス100(産業界で最も創造的な人)の受賞者に!

この度、弊社取扱いのEKSPLA社のシニアレーザエンジニアであるロマルダス・アンタナヴィチュス博士が、2024年のフォトニクス100 (世界の産業界で最も創造的なイノベーター100人) に選ばれました。

彼はEKSPLA社の「波長可変レーザ」の達人で、特に人の命に役立つ理科学用の波長可変レーザの開発に携わってきました。

中でもPhotoSonusの開発に多大な貢献をしており、PhotoSonusは細胞組織やその他の材料を照射する高度な光音響イメージングシステム用に設計されたレーザで、乳癌の早期発見に役立てる事が出来ます。

また若いエンジニア達に創造的なアプローチで開発に取り組む事の大切さを伝えており、新しい概念で開発に携わったピコ秒波長可変レーザ PT277-XIRシリーズ(ダイオード励起ピコ秒レーザとOPOを統合した一体型MIRピコ秒波長可変レーザ)は中赤外~赤外分光に役立ち、

[THE 2023 LASER FOCUS WORLD INNOVATORS AWARDS]

のブロンズ賞を受賞しています。またNT200シリーズは2010年に理科学分野の金賞を受賞しています。



更にロマルダス・アンタナヴィチュス博士は、2023年5月にLINPRA30周年記念エンジニア賞を受賞しています。

この名誉ある表彰は、LINPRA(リトアニアエンジニアリング産業協会) の30周年を記念して創設された特別な生涯功労賞です。



下記にPhotoSonus シリーズ と PT277-XIRシリーズ をご紹介致します。





PhotoSonus

光音響イメージングの事で、生体等の組織にナノ秒パルスのレーザを照射することで、瞬間的に組織が熱膨張を起こし超音波を発生する光音響効果を利用したイメージング法です。生体組織診断を行う際に、超音波よりも光の空間分解能が高く、しかもレーザ光を照射に用いる為、非常に小さなフォーカスが可能です。PhotoSonus 用のレーザを提供しています。

PhotoSonusシリーズの 詳細は こちらから



PT277-XIRシリーズ

ダイオード励起ピコ秒レーザとOPOを統合した一体型のピコ秒MIR波長可変レーザで、高い波長分解能で広範囲の赤外域に対応出来、堅牢なボディで安定性に優れ、しかも狭いライン線幅を維持したまま自動波長チューニングが可能なので、中赤外~赤外分光に期待される製品です。

一体型波長可変ピコ秒レーザの詳細は こちらから







y[W擪ւǂ

量子ドット単一光子生成・もつれ光子生成用励起光源を提供  picoEmerald+pulse Slicer (APE 社製)

logo_APE

APE社製のLevanteシリーズは、広帯域で波長可変出来るピコ秒光パラメトリック発振器(OPO)で、CARS・SRS分光に最適なシステムです。中でもpicoEmerald はCARS・SRS分光用途に最適な一体型ピコ秒波長可変光源として支持されてきました。

picoEmerald はパルス幅2psの超短ピコ秒パルスを生成し、全自動で700~990nm(signal), 1080~1950nm (Idler)で波長可変でき、基本波1032nmもチューニングできる3色光源なので、CARS・SRS分光用途以外にも量子ドット単一光子生成などに有効なピコ秒波長可変OPOです。

ピコ秒パルス光源は狭帯域で量子ドットエミッターの共振励起を非常に高効率で行う事ができるので、量子ドットのパルス励起に有効で、しかもpicoEmeraldは帯域を調整することが可能なので最適な光源と言えます。



APE社では、picoEmeraldpulseSlicer (スペクトルをカットしてパルスレーザのスペクトル幅を狭帯域にすることが可能)を組み合わせることで、量子ドット単一光子生成・もつれ光子生成用励起光源としてより良いシステムを提供しています。

この組み合わせにより、ピコ秒スペクトルの帯域幅の変更を自動で行う事が出来るので、量子研究・量子顕微鏡、ゴーストイメージング等の分野にも対応出来る可能性が拡がります。



特長

●単一光子サンプルの共鳴が互いに近い為、帯域幅が狭い(選択性)

●異なる共振に応答するピコ秒レーザの波長チューニング特性

●分光に適する波長チューニング特性

●空間と時間をオーバーラッピング出来る2色光源が利用できる

  • ●異なる幅の共振に最適に対応する可変帯域幅(pulseSlicerによる)
  • ●比較的弱い単一光子信号を多数の測定にわたって蓄積する必要が有る為、高い繰返しが必要
  • ●ピコ秒レーザ励起による高いスペクトルパワー密度(小帯域幅)
  • ●中赤外域への拡張はDFG(高調波)ユニットを組合わせる事が出来る
  • ●1500nmに対応出来ないチタンサファイアレーザと比較して、picoEmeraldはより広いチューニング範囲に対応できる
  •  (チタンサファイアレーザとOPOを組み合わせると、波長は対応出来るがパワー密度が低い)
  • picoEmeraldpulseSlicer を組み合わせると自動で帯域幅の変更が可能
  •



        picoEmerald                           pulseSlicer





                  picoEmerald  +    pulseSlicer







y[W擪ւǂ

量子ドット単光子生成ピコ秒光源 picoEmerald & pulseSlicer





logo_APEbtn_catalog_en

picoEmerald_2017-

  picoEmerald



power-vs-wavelength_picoemerald--

   power vs. wavelength



intensity-noize_picoemerald

Relative intensity noise





         pulseSlicer











 量子ドット単一光子生成

 (picoEmerald+pulseSlicer)







 量子ドット単一光子生成

 (picoEmerald+pulseSlicer)

picoEmeraldは、Levante Emerald の技術を保持してモードロックNd:YVO4レーザを内蔵した一体型ピコ秒OPO で、一体型ならではの安定性に優れており、ハンドフリーオペレーションも可能。

ピコ秒パルス光源は狭帯域で量子ドットエミッターの共振励起を非常に高効率で行う事ができるので、量子ドットのパルス励起に有効で、可変可能な2色の光源と基本波の3色が全て自動制御で得られるため、量子ドット単光子生成用の光源として有効。

しかもpicoEmeraldは帯域を調整することが可能なので最適な光源と言える。

パルス幅2ps、線幅10cm-1により、高い信号強度とスペクトル分解能を実現。指紋領域を含む400~9000 cm-1のラマンバンドをカバーし、波長スイープ機能を搭載する。

700~1950nmで 波長可変でき、変更しても2色の光パルスは、時間的・空間的に完全オーバーラップする。



picoEmerald とpulseSlicer (スペクトルをカットしてパルスレーザのスペクトル幅を狭帯域にすることが可能)を組み合わせることで、量子ドット単一光子生成・もつれ光子生成用励起光源としてより良いシステムとして提供している。

この組み合わせにより、ピコ秒スペクトルの帯域幅の変更を自動で行う事が出来るので、量子研究・量子顕微鏡、ゴーストイメージング等の分野にも対応出来る可能性が拡がる。



特長

●単一光子サンプルの共鳴が互いに近い為、帯域幅が狭い(選択性)

●異なる共振に応答するピコ秒レーザの波長チューニング特性

●分光に適する波長チューニング特性

●空間と時間をオーバーラッピング出来る2色光源が利用できる

●異なる幅の共振に最適に対応する可変帯域幅(pulseSlicerによる)

●比較的弱い単一光子信号を多数の測定にわたって蓄積する必要が有る為、高い繰返しが必要

●ピコ秒レーザ励起による高いスペクトルパワー密度(小帯域幅)

●中赤外域への拡張はDFG(高調波)ユニットを組合わせる事が出来る

●1500nmに対応出来ないチタンサファイアレーザと比較して、picoEmeraldはより広いチューニング範囲に対応できる

(チタンサファイアレーザとOPOを組み合わせると、波長は対応出来るがパワー密度が低い)

picoEmeraldに pulseSlicer を組み合わせると自動で帯域幅の変更が可能






 量子ドット単一光子生成システム   picoEmerald & pulseSlicer

Expample A - Signal - NIR
Example B - Idler - IR
 波長レンジ
700 … 990 nm
1080 … 1950 nm
 スペクトル線幅
0.04 … 0.5 nm at 700 nm (2 … 18 ps)
0.02 … 1.0 nm at 990 nm (2 … 70 ps)
0.12 … 1.2 nm at 1080 nm (2 … 14 ps)
0.03 … 2.6 nm at 1600 nm (2 … 90 ps)
 出力
> 100 mW at 930 nm at 0.3 nm resolution
> 10 mW at 930 nm at 0.03 nm resolution
> 30 mW at 1550 nm at 1.0 nm resolution
> 3 mW at 1550 nm at 0.1 nm resolution
 繰返し周波数
80 MHz
 偏光
Linear; Horizontal > 100:1
 ソフトウエア(全自動)
Included
 リモートコントロール
Possible via USB / Ethernet TCP/IP / Serial RS232



特長

●コンパクトサイズ : 945(W) x 470(D) x 360(H)mm

●波長域 : 1032nm±1.5nm (1032nm Beam)

700~990nm (OPO Signal), 1080~1950nm (OPO Idler)

●出力 (1032nm Beam): >700mW

  出力(OPO Signal) : >700mW at 800nm

  出力(OPO Idler) : >400mW at 1250nm

●OPO カバー領域 : 400~9000 cm-1

●パルス幅 : 2ps

●スペクトル線幅 : 10cm-1

●ポインティング安定性 : <100μrad/100nm

●波長掃引機能





◆picoEmerald に関する文献は、 こちらから





フェムト秒・ピコ秒レーザ用途に最適な光学部品は→こちらから

フェムト秒・ピコ秒レーザ用途に最適なレーザ結晶・非線形結晶は→こちらから

















y[W擪ւǂ
